Pioneer製(Carrozzeria)ウーファーユニット用ワイヤードリモコン修理
この商品は断線修理のご依頼があり修理となりました。
メーカーの修理に出すとユニットごと交換となりますので
修理(交換)費用は大きくなります。またメーカー認定の修理店では
手間と時間を考慮してこのような細かな作業は行っていません。
当方ではできるだけ無駄を省いて修復できるようこういった配線の修復等も
行っております。
作業の工程を一部ご紹介致します。

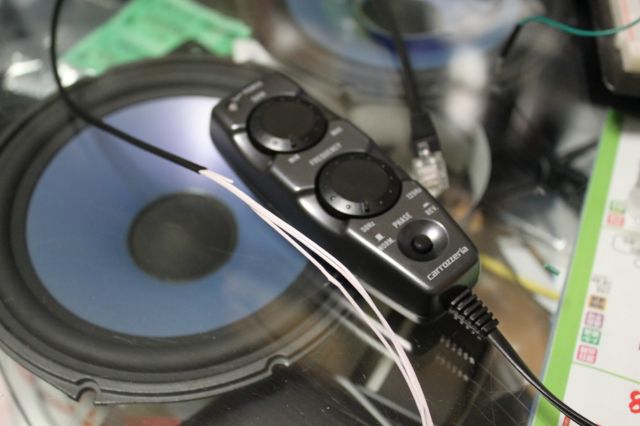

４本中３本は切れておりませんが１本(一番上)が途切れてしまっています。
また１本(一番下の線のスピーカーエッジ周辺)に曲がった跡があり断線の
可能性があります。この場合１本のみ繋ぐ事はできませんので全て一度
長さを整えて全て繋ぎなおします。

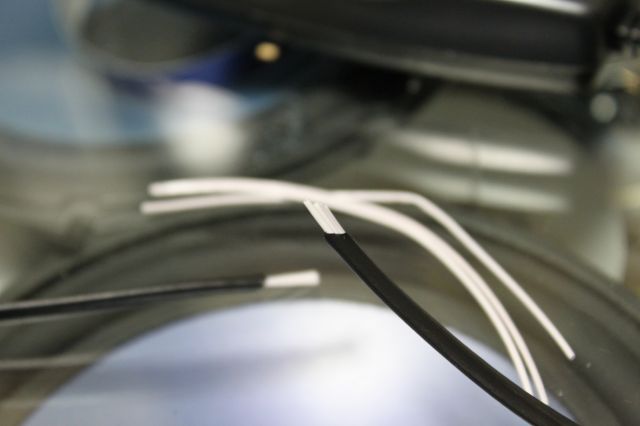

まずは4本の長さを揃えます。後ろに写ってるのが切断した３本です。
通常はこの状態から被覆を取ってハンダ付けしますが、収縮チューブを
使う関係上細い線を綺麗にまとめるのとショート防止の為手間はかかりますが
段付き加工をします。

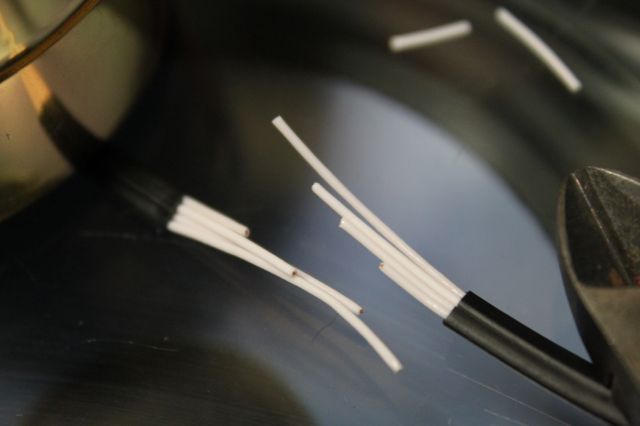

段付き加工するとこのような長さになります。繋ぎ間違えも防止できるので
メリットが多いですが技術的に難しくなります。
この線は極細(被覆を含め1mm程度)で被覆内に銅線のほか
撚った絶縁線で補強されており、この絶縁物がハンダの
のりを悪くしますので、銅線(0.3mm以下)を傷つけないよう
絶縁物をカットして接続します。

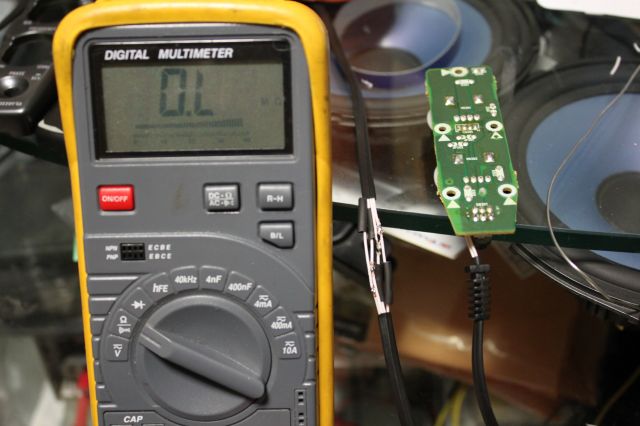

収縮チューブを収縮させる前に導通チェックを行います。
本来接続されるウーファーユニットを使って動作確認をしますが
リモコン単体の修理の場合は接続部と基板のハンダ部分の
導通を確認して接続状態を把握します。

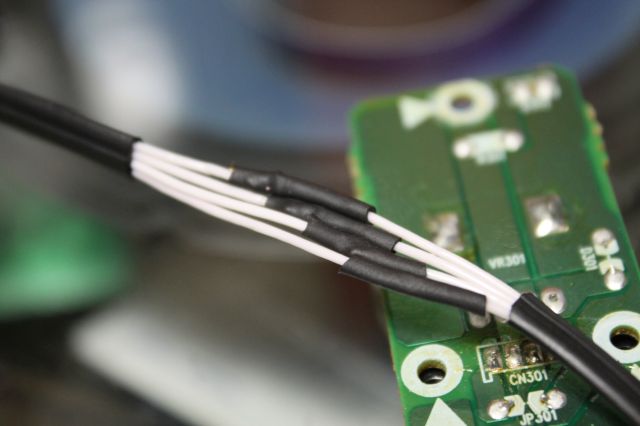

導通が確認できたら収縮チューブを被せヒートガンで収縮させます。
段付き加工してあるので１箇所で膨らむことなく線の幅を比較的小さい状態で
修復が可能となります。

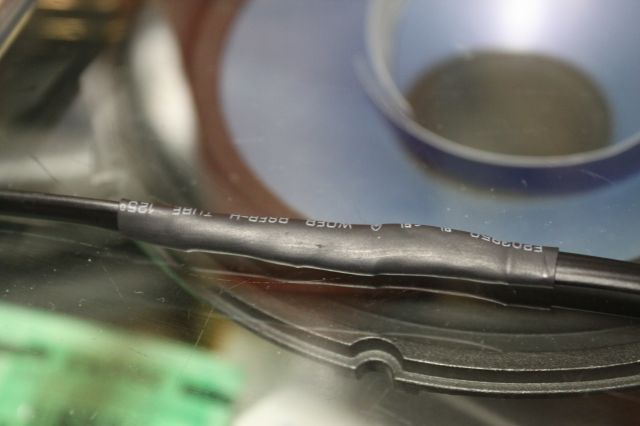

通常の線だと銅線自体に強度があるので特に補強は必要ありませんが
この線は引っ張るだけで切れてしまう強度の低い配線の為
特殊な加工を施して全体を覆う収縮チューブの収縮を行います。
特殊加工と収縮チューブで線単体の強度より強くできます。
