三和(SANWA)電動シャッター開閉リモコン修理
電動シャッターを開閉する電波式リモコンですが、スイッチをオンしても
電源が入らなくなったとのことで修理預かりしました。
ケースを分解した状態からご紹介します。

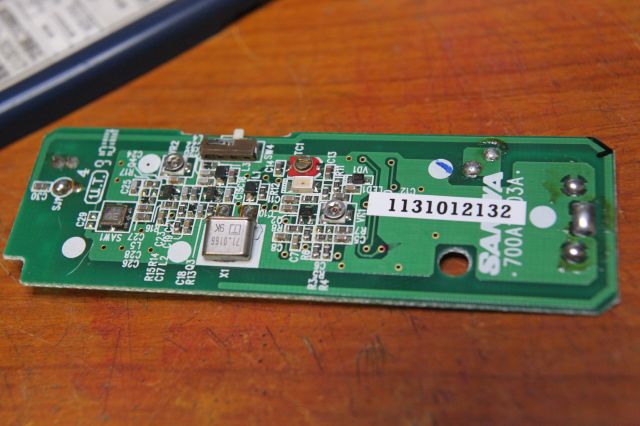

基板表は特に異常は見られません。

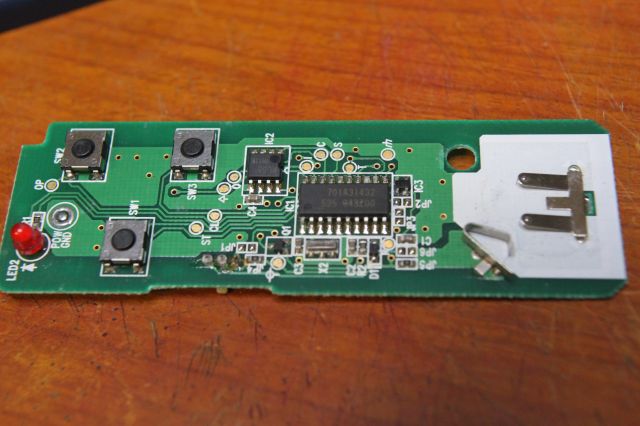

基板裏のハンダ面をチェックします。

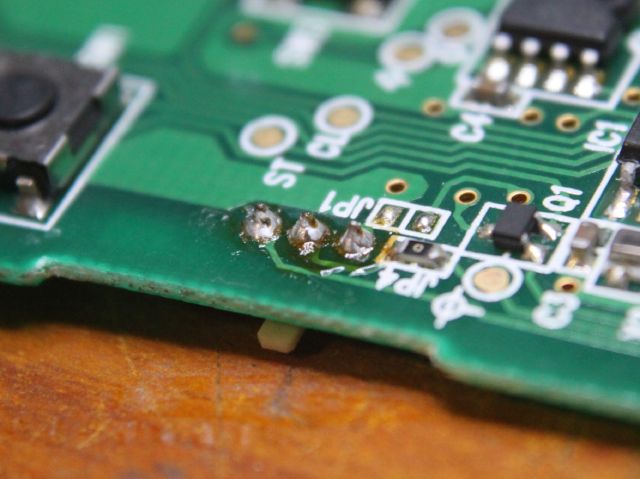

基板裏、スイッチのハンダが割れています。
他の部分は特に問題なさそうなのでスイッチの
端子接触不良による故障と判断しました。

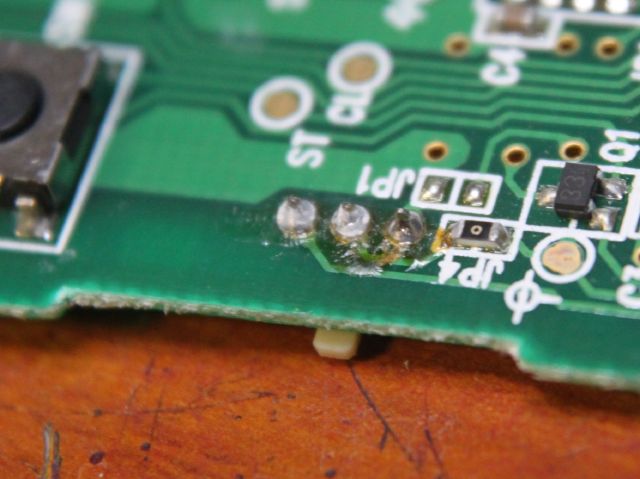

ハンダをやり直してスイッチの接点動作も確認します。

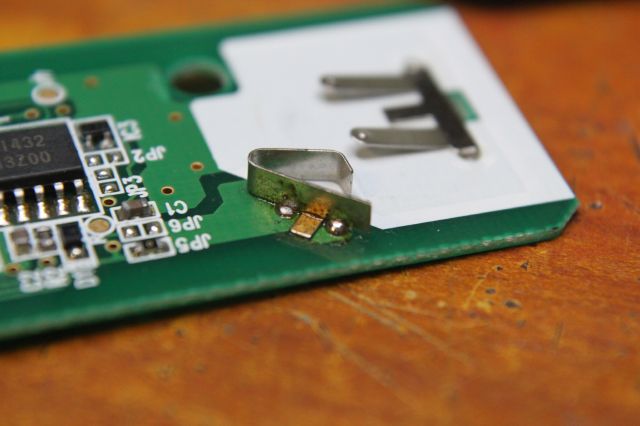

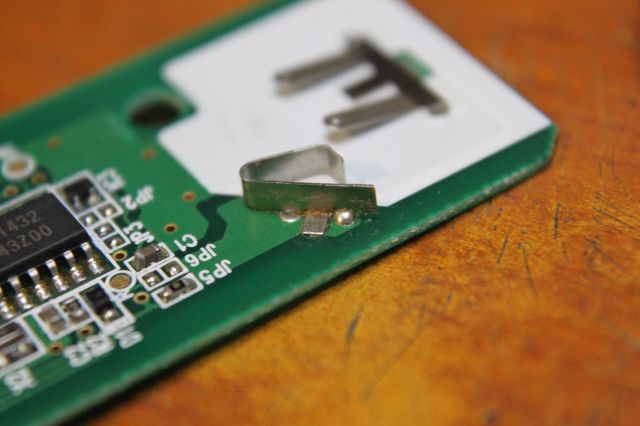

電池の端子も少し浮きかけていたので予備対策として
ハンダ付け作業を実施しました。
実際のシャッターで動作確認ができませんので
消費される電流で動作しているか確認しました。

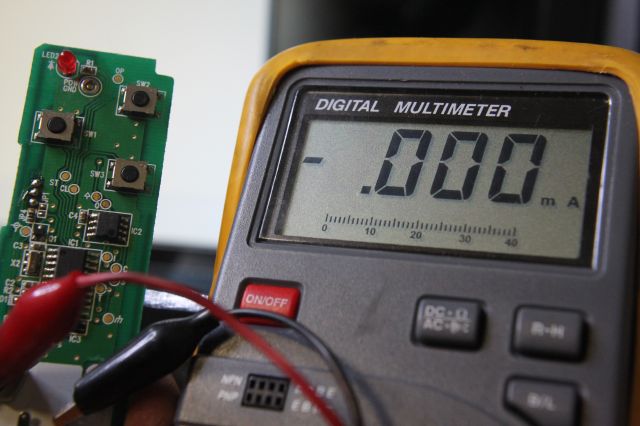

電源オフ時(スイッチオフ)0mAで動作していません。

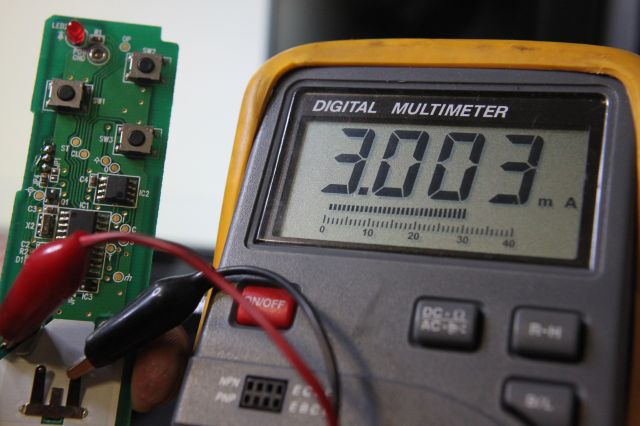

スイッチオンをすると3mA程度電流が流れ始めます。(待機電流)

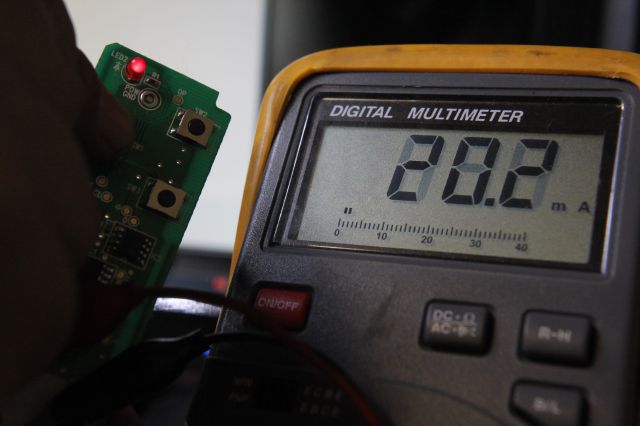

開閉スイッチを操作すると電波が発生しLEDが点灯しますので
電池を消費する為20mAほど電気を消費します。
回路上電流が増加し電波を発振していると思われるので
組み上げて現物で動作確認してもらいました。(動作正常)
