Pioneer製(Carrozzeria)HDDナビゲーションのモニター修理・メンテナンス
この商品は液晶パネルの立ち上がりができない(ギアが回るガリガリ音、手動で立ち上げをする状態)
状態のものでしたが、メカを分解し問題のギアを新品に交換する事で治りました。
またモニター側にはMDメカが搭載されておりますのでMDピックアップレンズクリーニングを実施
ナビ本体側のDVDピックアップレンズクリーニング、リア放熱ファン清掃と共に
喫煙者が使用していたものですので全体のヤニ汚れをクリーニングしました。
作業の工程を一部ご紹介致します。

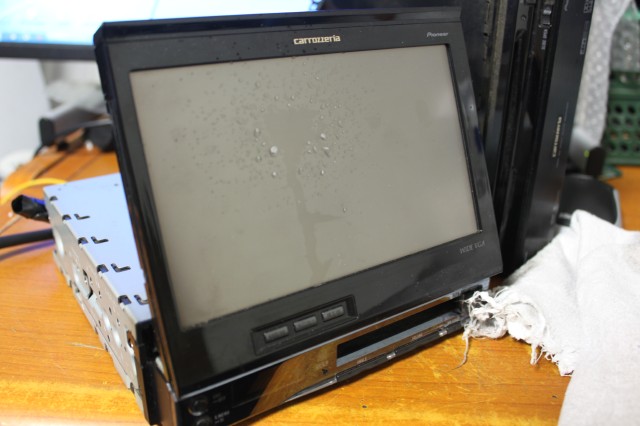

パネルを専用クリーナーで洗浄します。

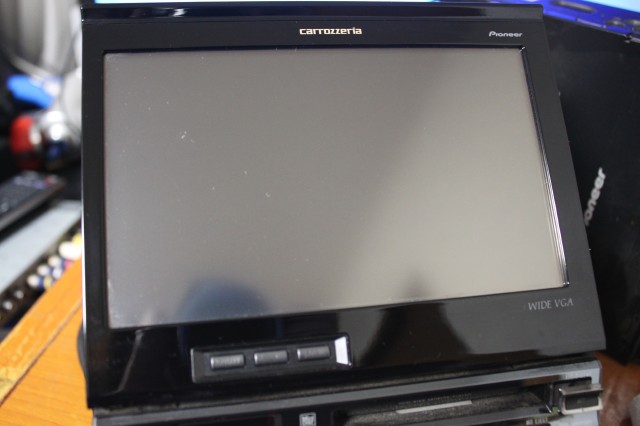

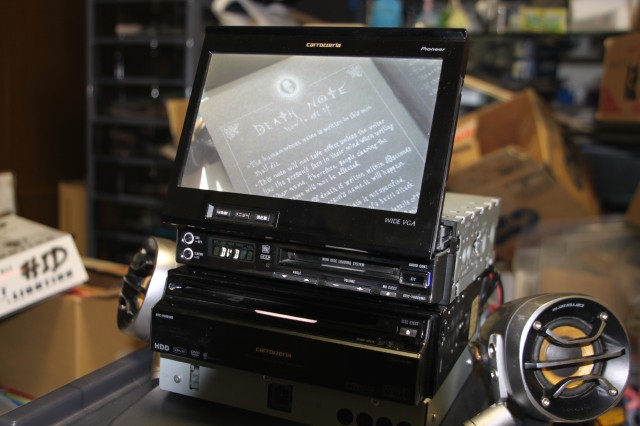

磨いた後は汚れもスッキリ、液晶も見えやすくなります。(保護フィルムを貼っています)
パネルを動作させるとこの状態でガリガリ言い出して止まってしまいます。

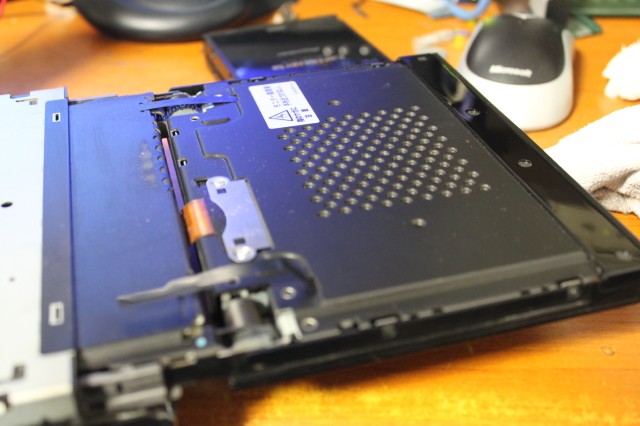

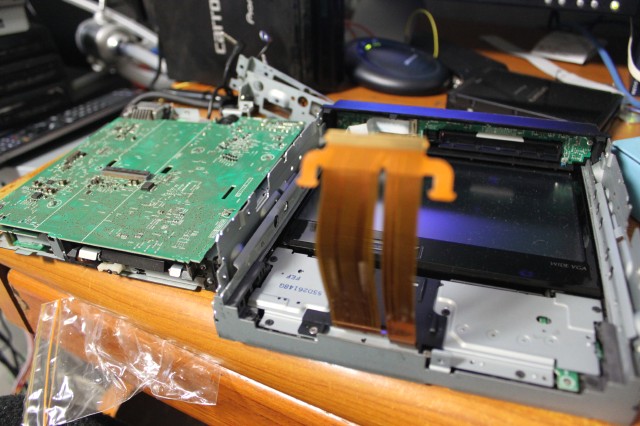

手馴れた手つきで分解します。フレキケーブルを切らないように。

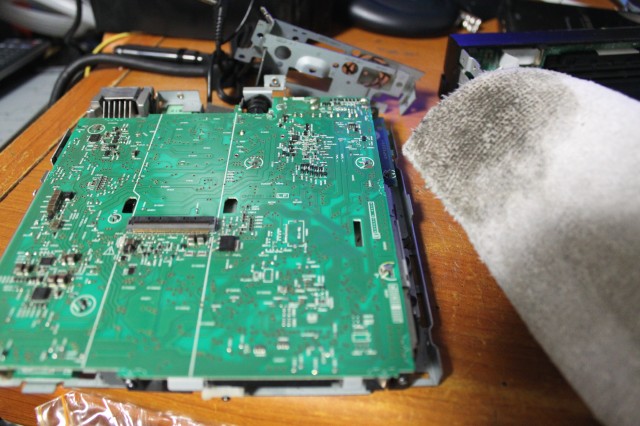

基板を拭くだけでこれだけの汚れが付いています。

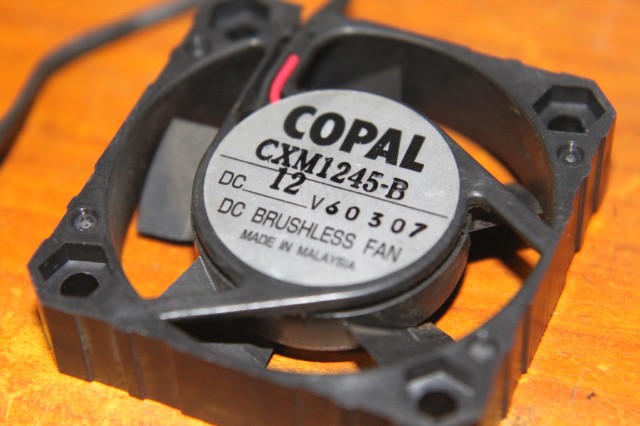

特にひどいファン周辺。風が通る分ホコリも煙(タバコ)も通ります。
ファンは軸に油を使っていますがホコリが油を吸ってしまい汚れる＆鳴きの原因になります。
めん棒と専用クリーナーできれいにします。清掃するとファンが長持ちします。
(パソコンでは有名な話です。特に最近の静音ファンになってから鳴きとホコリの関係がよく知られるようになりました)
モニターが立ち上がらない原因は立ち上げメカ内のギア破損です。
原因はさまざまですがこの場合はパネルを強引に手で動かしたり動作を止めた可能性が高いです。

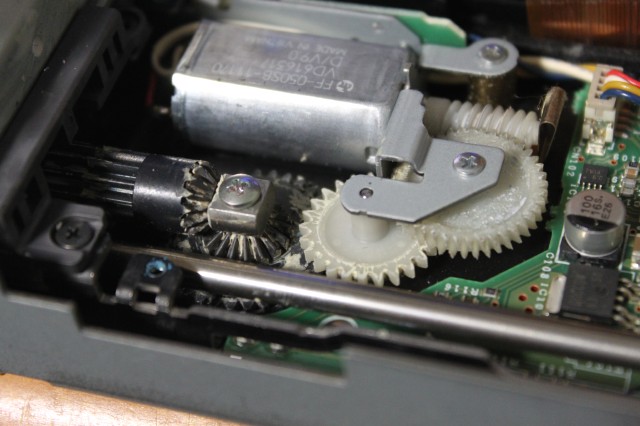

上のモーターが立ち上げ用モーターでウォーム(ネジのようなギア)で力を強めています。

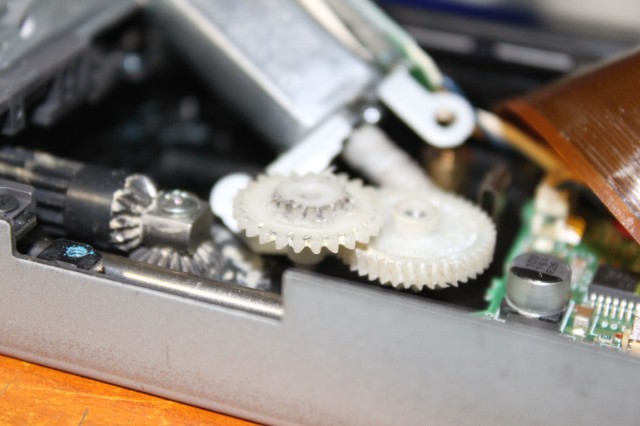

モーターマウントを外すと破損したギアがわかります。小ギア側が磨り減っています。

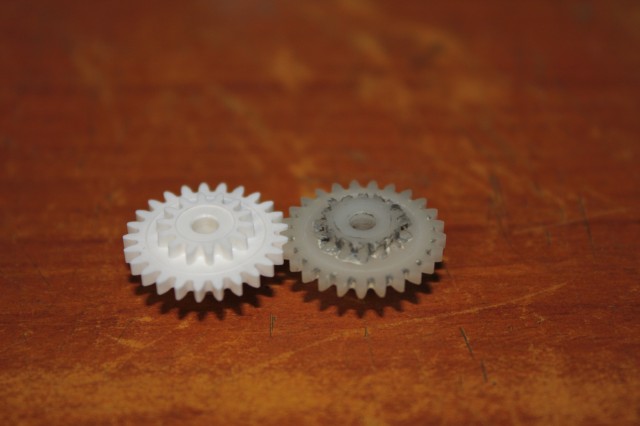

新品(左)と比較します。小ギアがなくなっているのがわかります。
材質も強度のある物に変更されているようでパーツの色が変わっています。

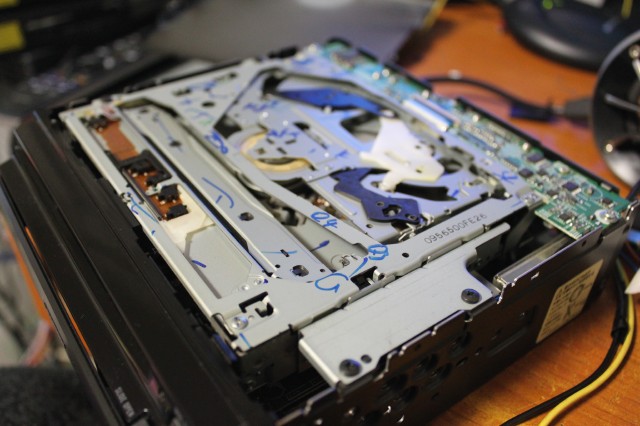

続いて本体を分解します。トップパネルを外すとはじめにDVDメカが見えます。

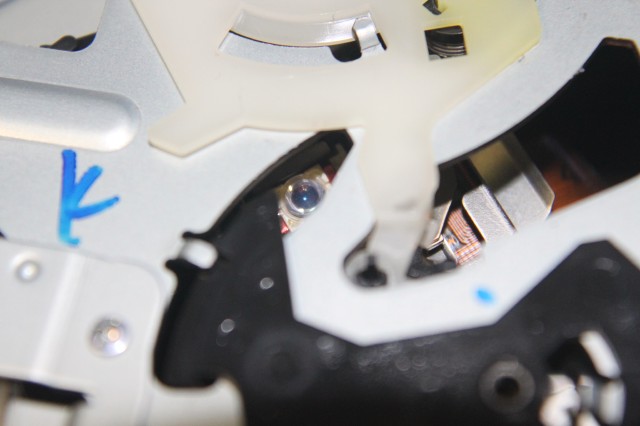

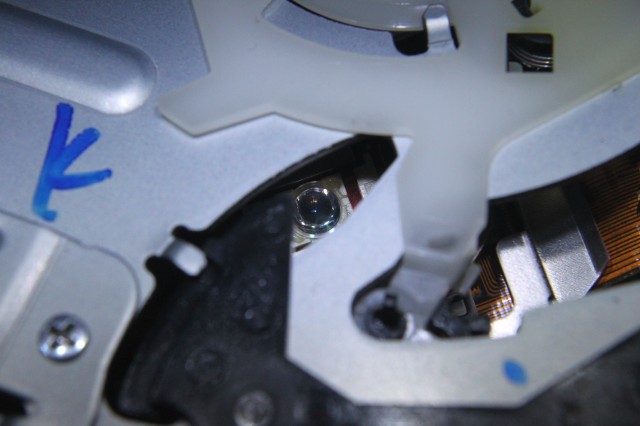

レンズを見える位置まで移動して覗いて見ますと曇っているのがわかります。
喫煙者の車のレンズがかなり曇ってる事が多く、それが影響して通常使用より寿命が数年早い事がほとんどです。
当方では工程(分解)がたくさんあっても直接レンズクリーニングをします。
先程の作業前の写真と比べるとクリア感が出て綺麗になったことがわかります。
市販の湿式・乾式問わず【挿入するだけのレンズクリーナーは使用しない】でください。

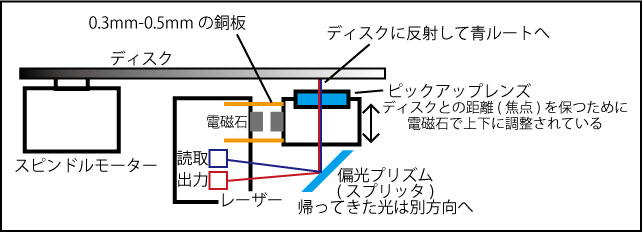

レンズは0.3mm程度の銅線4本で支えられ電磁石で稼動します。ブラシ類がレンズ上を通ると銅線が破損し
レンズが曲がったり最悪外れてしまいます。こうなると読み取り不可となります。(単純修理不可、ピックアップ交換です)
ピックアップ交換は一番大変な作業となるので(レーザーの向きを調整したり出力を調整したり･･･)
必ず高額な修理費となってしまいますので頭の片隅にでも記憶しておいてください。

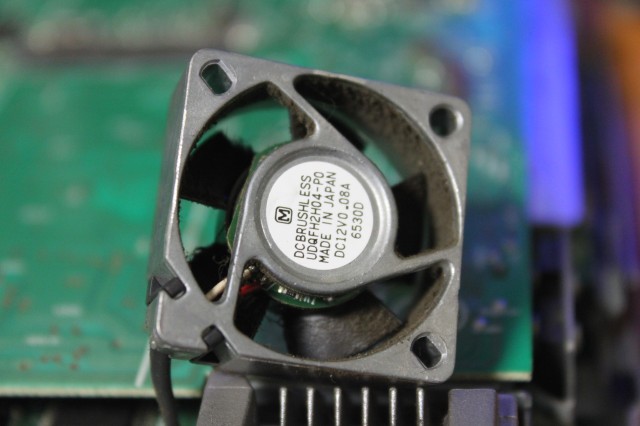

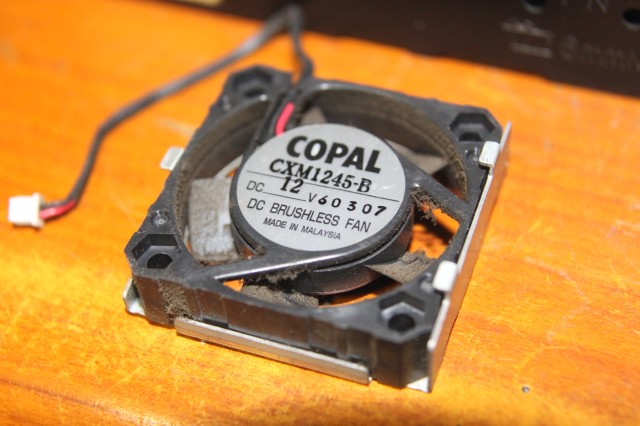

ナビ本体側のファンも汚れてます、汚れすぎです、必ず寿命が縮まります。

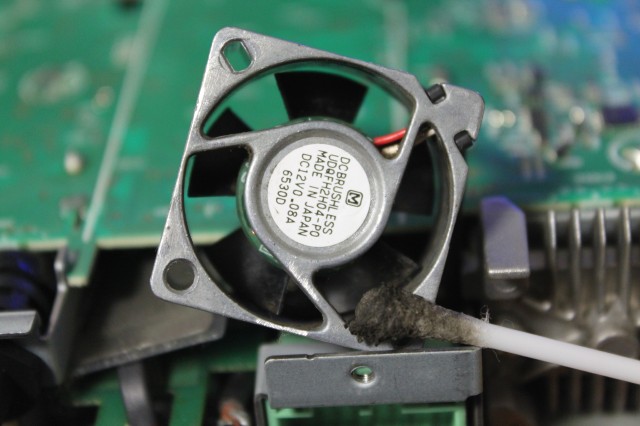

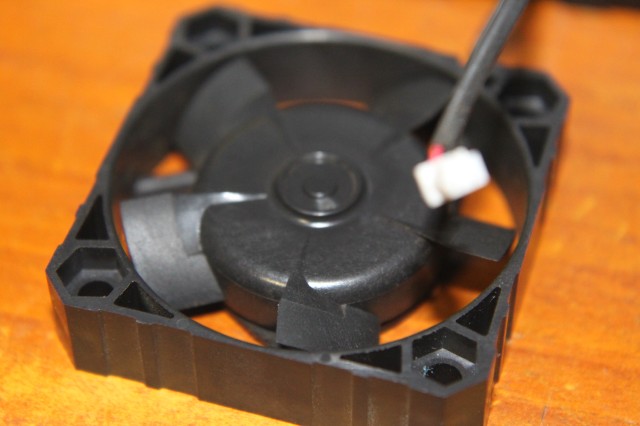

裏表両方から入念にクリーニングします。見違えます。裏から
表から。ファン交換は修理品・部品(仕様)によりますが工賃1500円程度となります。
外した部品・クリーニングした部品などを元のように全て組み込んで動作確認、作業終了です。
