メーターバックライト(LED)修理

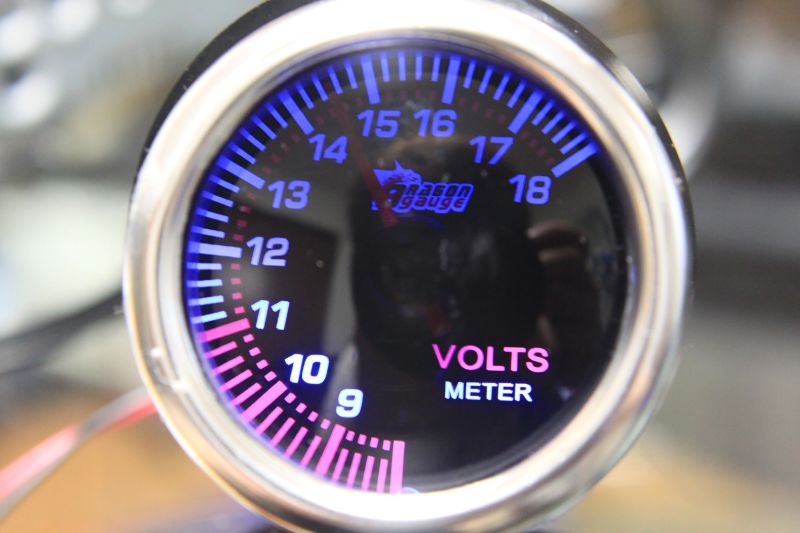

修理前の確認です。上半分が消えてしまっています。
メーター分解はベゼルリング(周りの銀の部分)が歪むので
傷がつかないように作業することはできません。

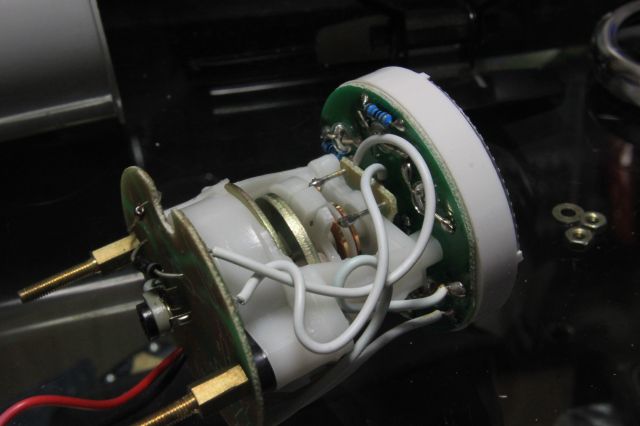

分解中の様子です。メーター本体はこのように一体化されています。
他の部分を触ると精度に影響するのでできるだけ触らないようにします。

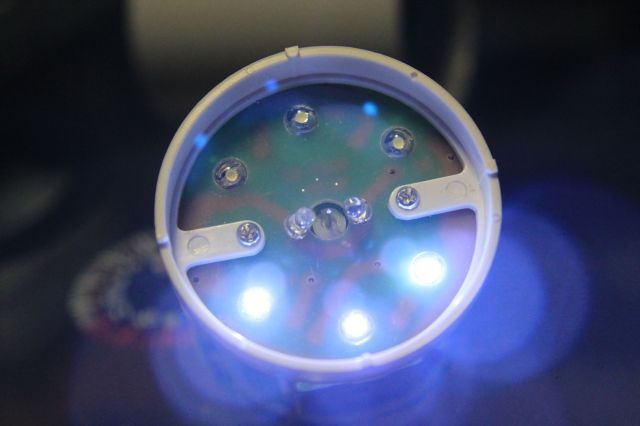

メーターパネルを外した状態で点灯すると上半分とメーター針のLEDも消えています。
これでは暗くて見づらい状態となります。
故障箇所のみ交換すると色身が変わるので全てのLEDを交換します。


全て交換して点灯するとこのように綺麗な状態になります。


メーターパネルを乗せてチェックします。問題なく修理できました。

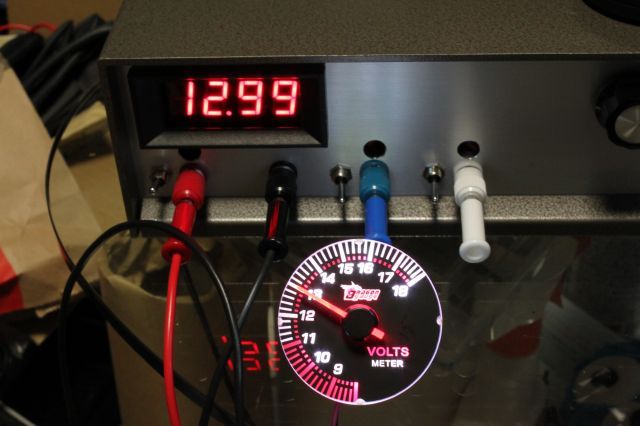

メーター裏に半固定抵抗があったので、精度を上げるため
校正と言う作業を行いました。
入力されている電圧とできるだけ同じように調整しています。

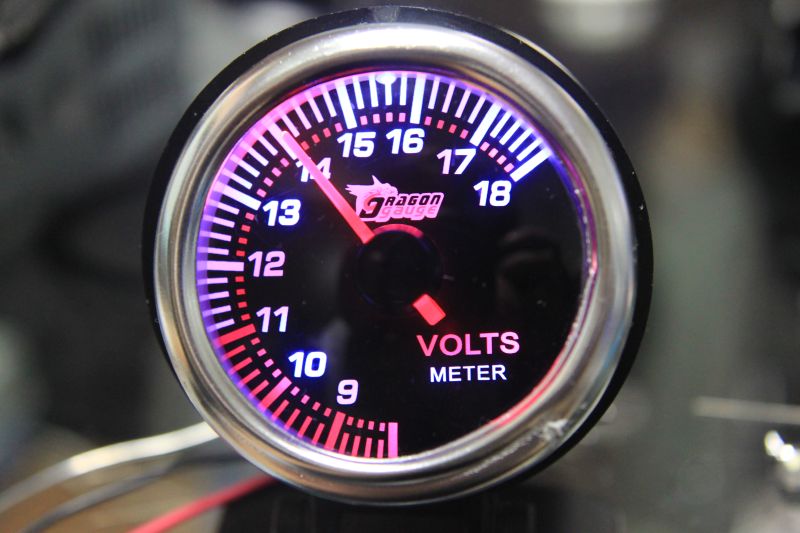

メーターを組み込んで終了です･･･がこの状態ではみっともないので
できるだけベゼルのひずみを取り(左下)終了となりました。
